Гарантийный срок на стеллажи "ОПТИМ" составляет 2 года, а срок службы – более 30 лет
Возможно производство стеллажа из оцинкованной стали.

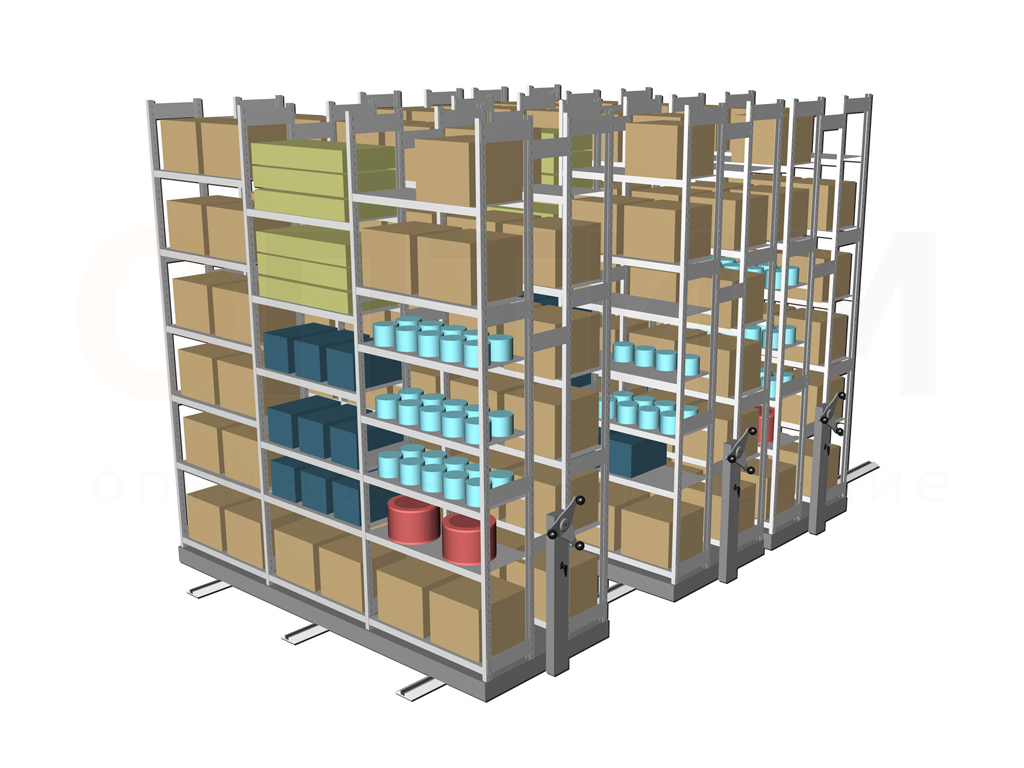

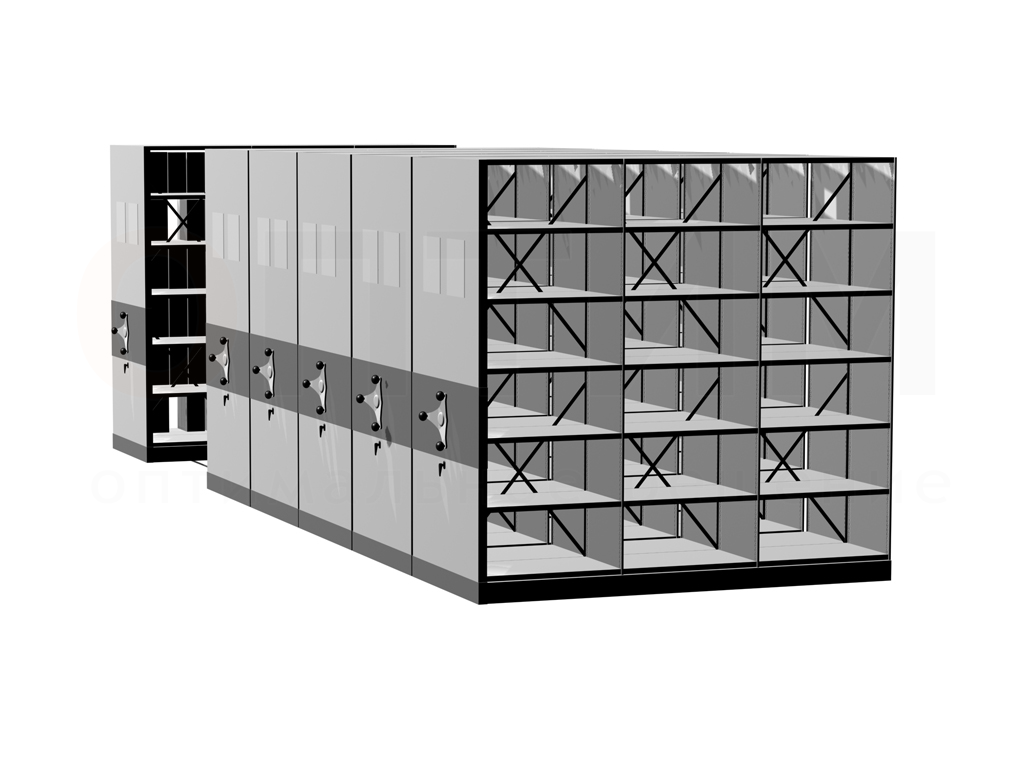

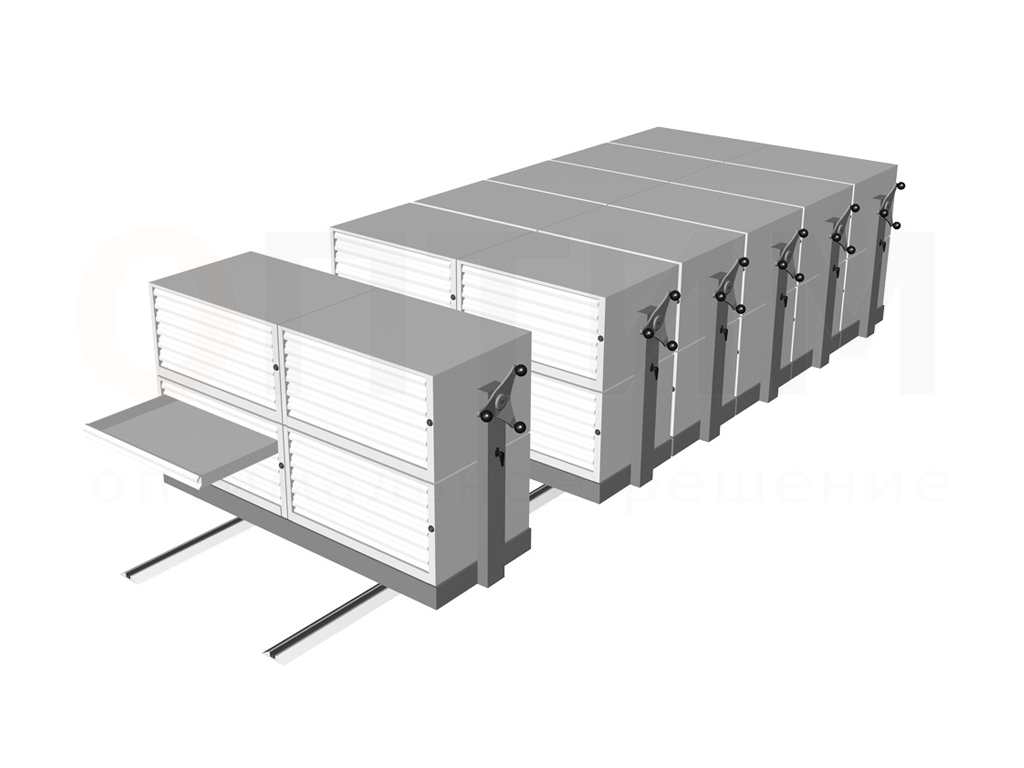

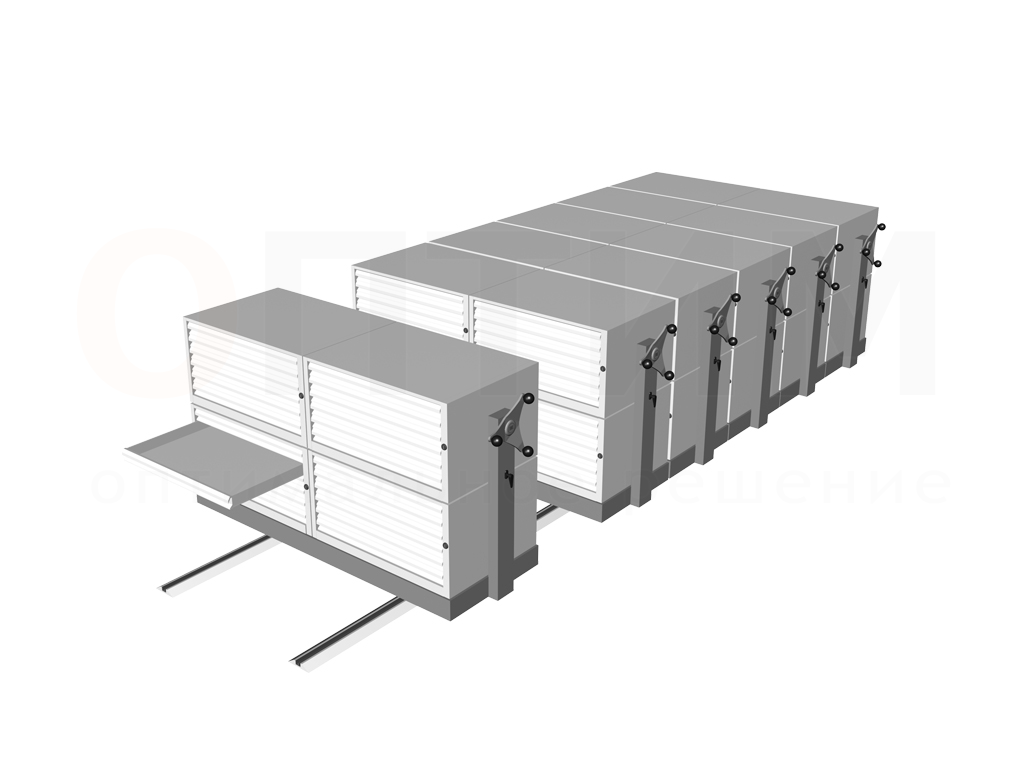

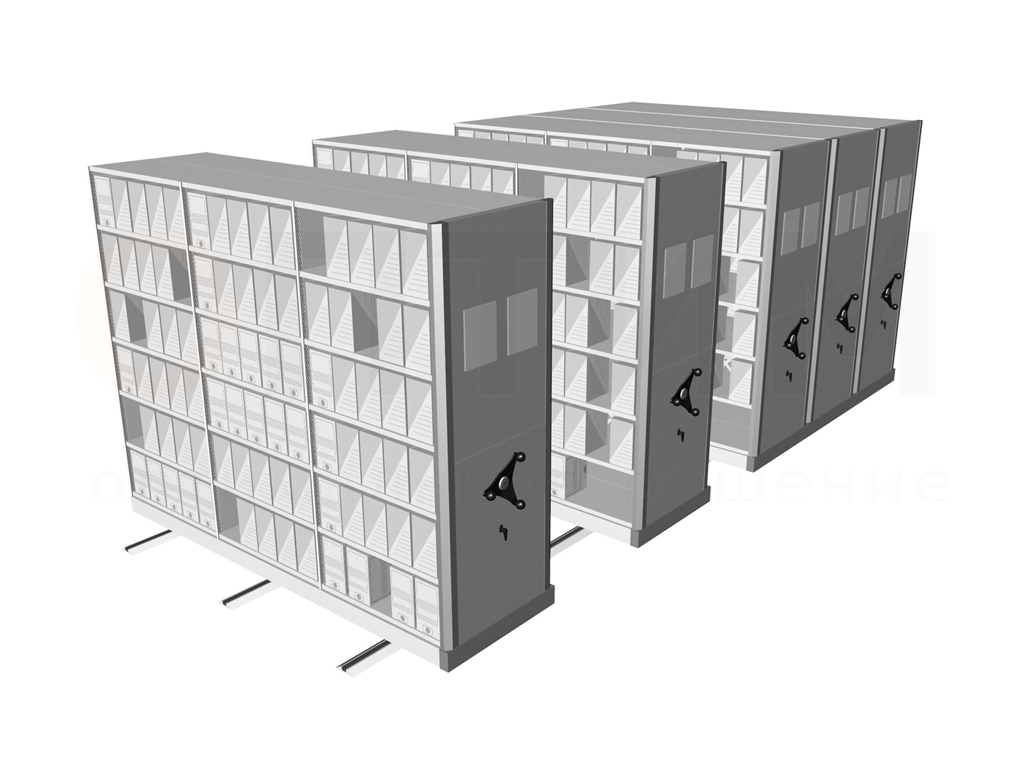

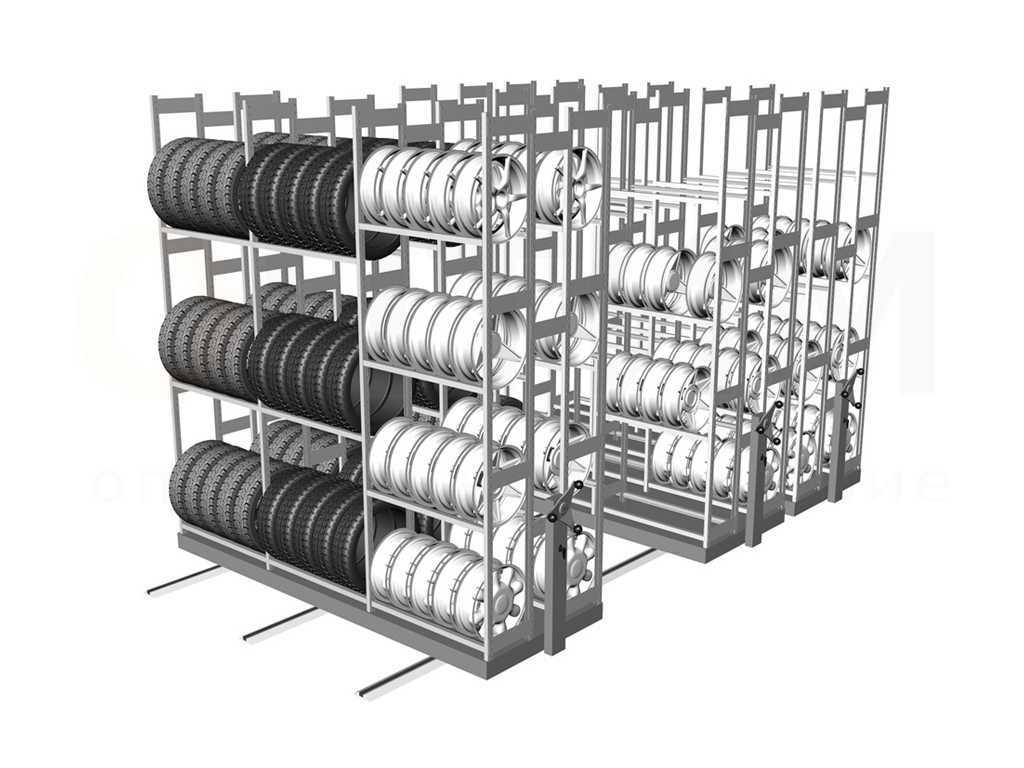

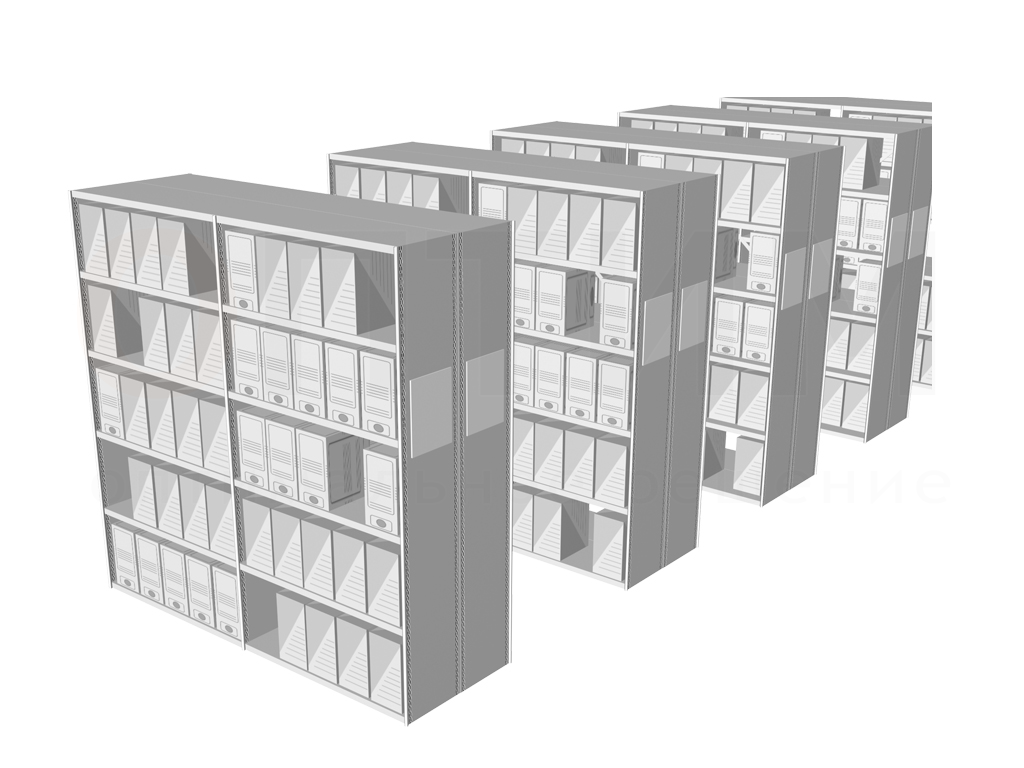

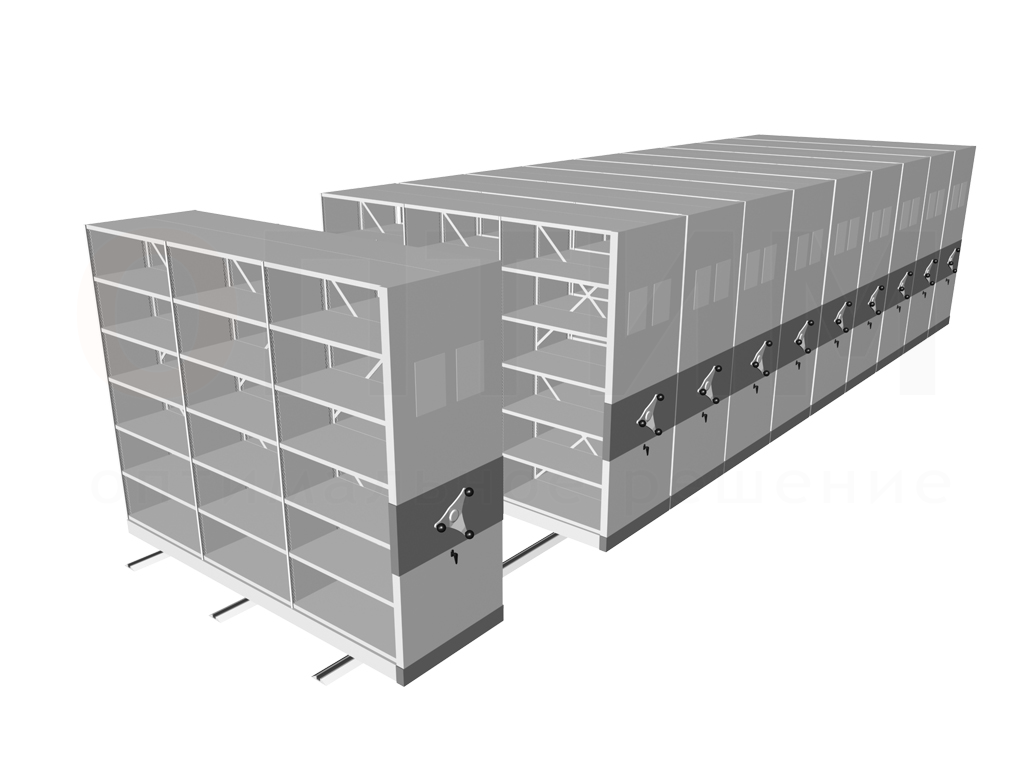

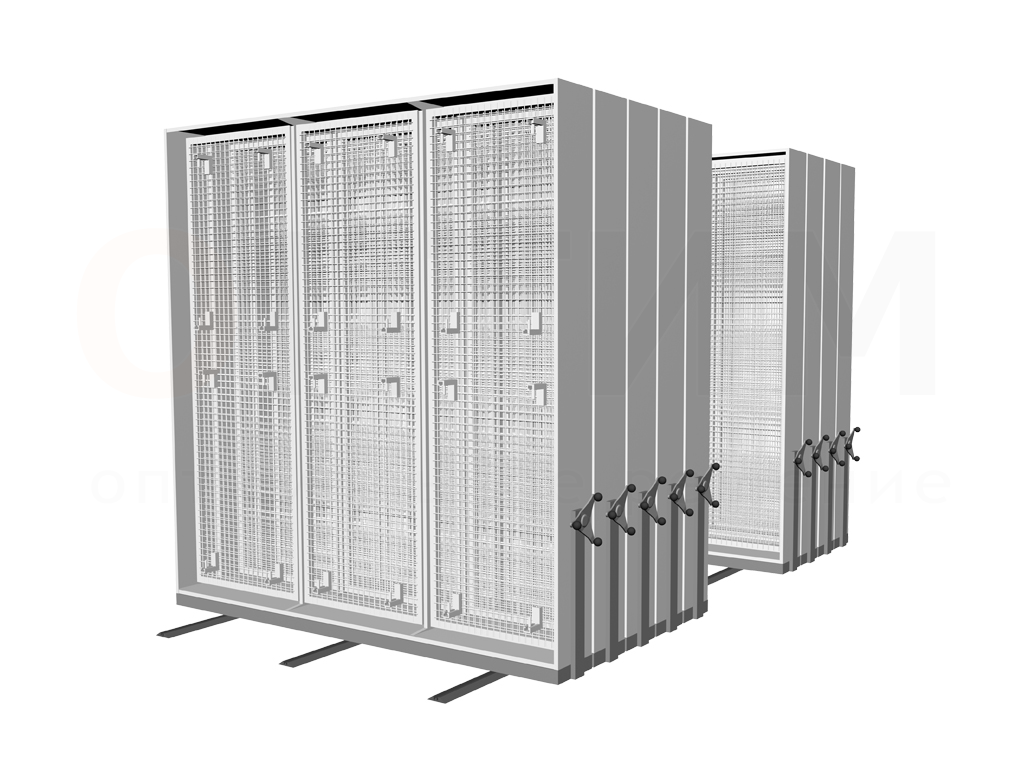

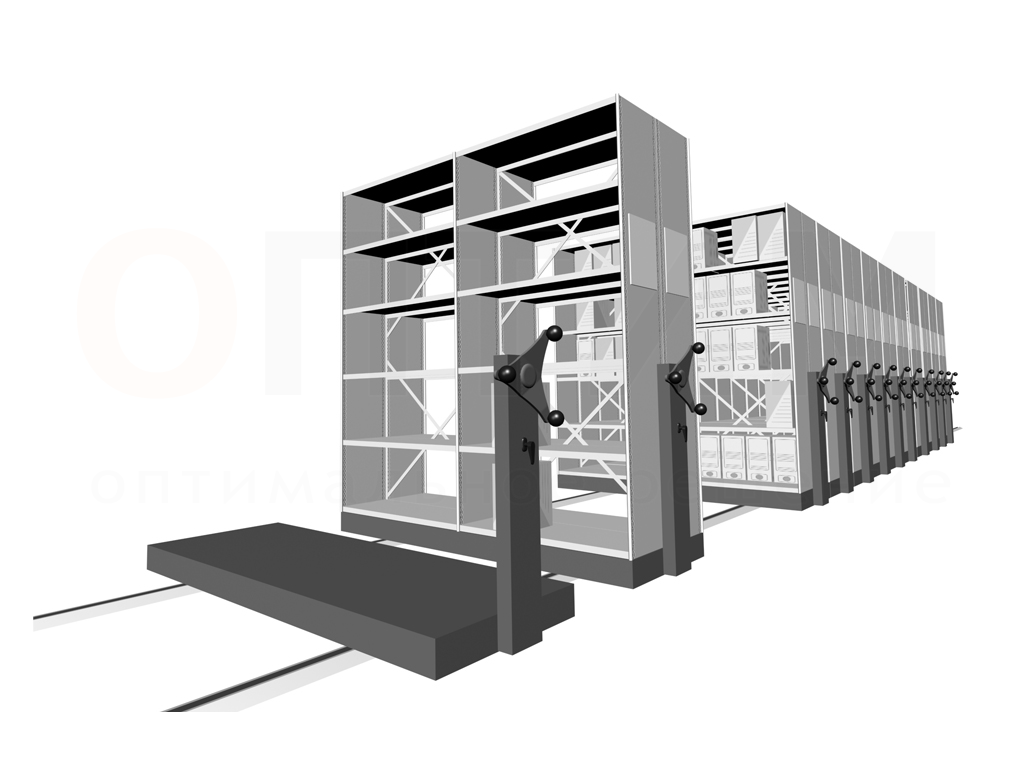

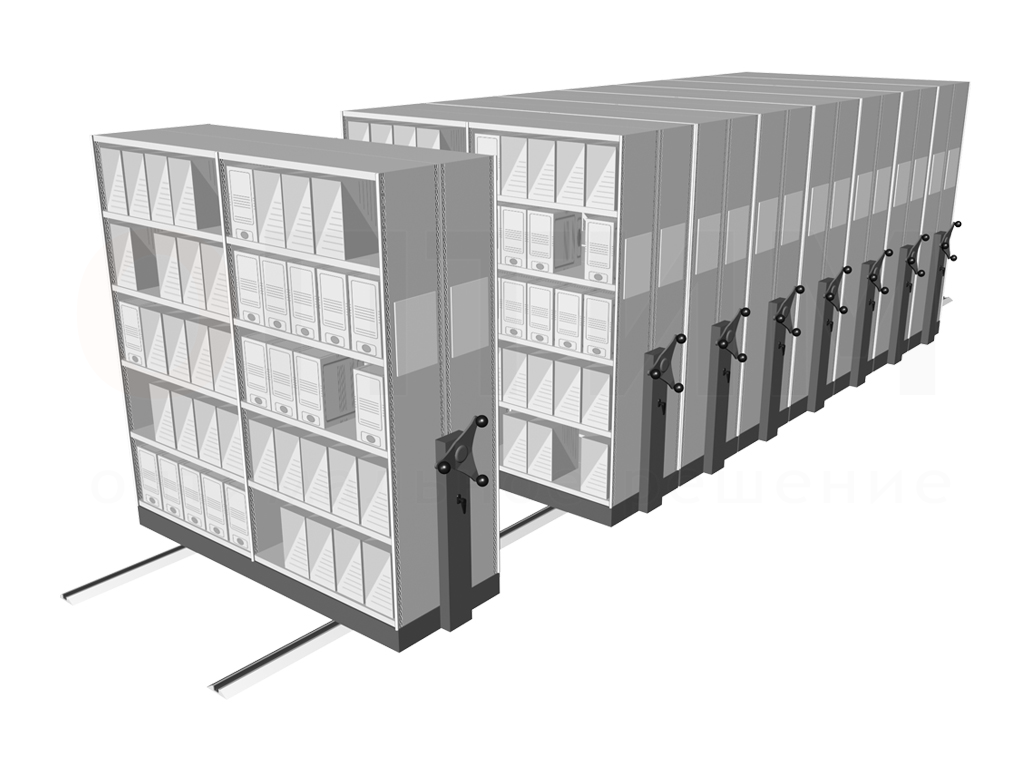

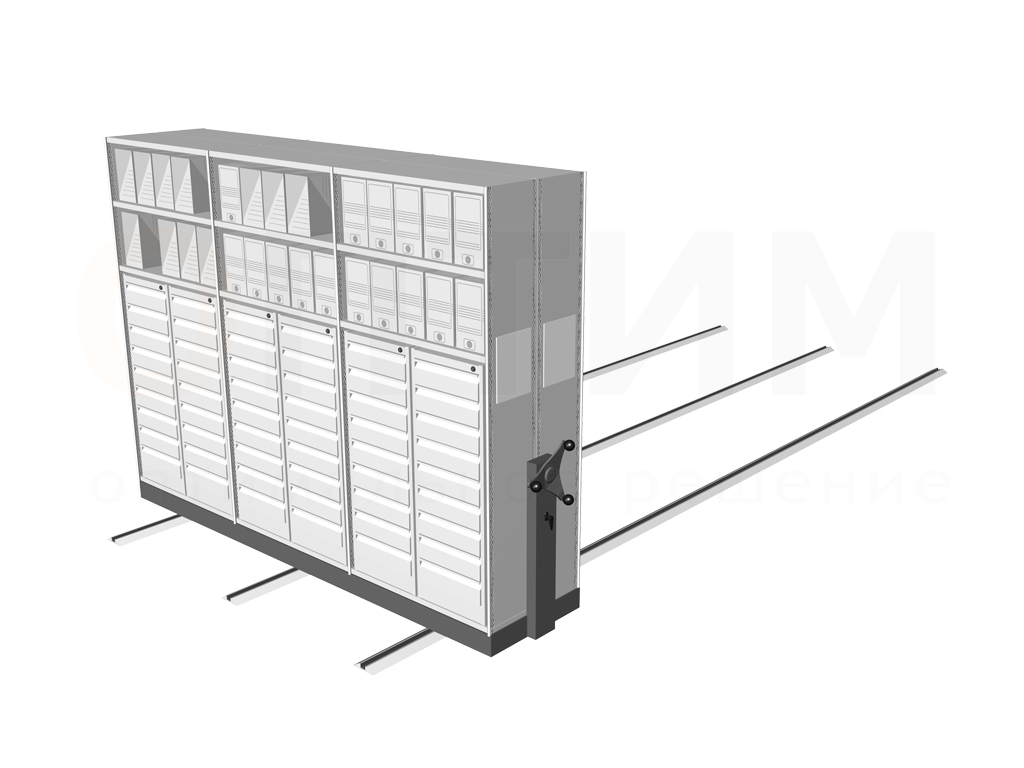

3D модели и схемы стеллажей
Размеры и характеристики
| Характеристики боковой панели стеллажа: | |
|---|---|
| Ширина | 200-600 мм (с шагом 50мм). возможен шаг 25 на больших объемах. |
| Материал | сталь толщиной не менее 0,8 - 1 мм |
| Высота | до 4000 мм |
| Характеристики полок стеллажа: | |
|---|---|
| Глубина | 200-600 мм (шаг как у панелей) |
| Высота | 30 мм |
| Гарантированная нагрузка на полку без изменения геометрических форм (прогиба, деформации). | 80 кг |
| Гарантированная нагрузка на усиленную полку | 120 кг |
| Материал | сталь толщиной не менее 0,8 мм (для полок глубиной до 300 мм) сталь толщиной не менее 1 мм (для полок глубиной от 400 мм и более) |
| Параметры передвижного основания: | |
|---|---|
| Ширина | 456-956 мм с шагом 100 мм |
| Длина | 835-9035 мм с шагом 200 мм |
| Высота передвижного основания | 130 мм |
| Распределенная нагрузка на передвижное основание | не более 1500 кг на погонный метр основания |
| Материал изготовления рамы передвижного основания | швеллер холоднокатаный с толщиной стенки 3 мм |
Направляющий путь предназначен для перемещения по нему передвижного основания и состоит из следующих элементов:
- гнутый швеллер (материал - сталь 3, толщина - 2 мм);
- полоса 10х20 мм (материал - сталь 45);
- пандус (материал - алюминий).
При необходимости передвижное основание комплектуется антиопрокидывателями. Штурвал имеет максимально удобную трехлучевую конструкцию со свободновращающимися пластмассовыми шариками-ручками. Ось штурвала расположена на уровне 940 мм от пола ± 50 мм.
